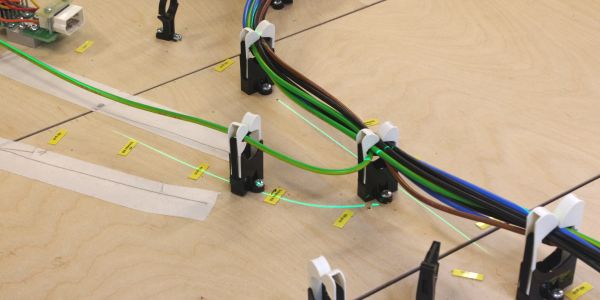

Die Laserprojektion zeigt Ihren Mitarbeitern den Weg der Litzen und auch Zusatzinformationen wie Kabelbinder auf dem Verlegbrett.

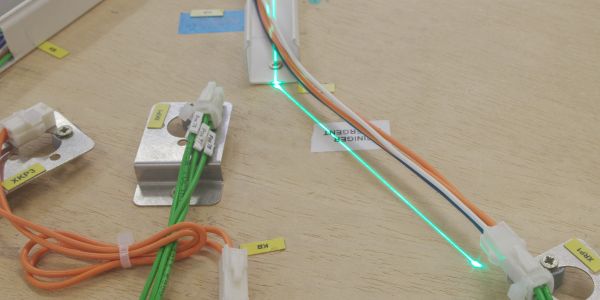

✓ Der Laser zeigt alle Litzen gleichzeitig auf dem Verlegebrett an, wenn eine Litze korrekt verbunden wurde, färbt der Laser diesen Weg andersfarbig als die noch nicht verbundenen.

✓ Die Litzen in einzelne Schritte unterteilen: Der Laser zeigt den Weg der ersten Litze an. Ist diese Litze korrekt verlegt, färbt der Laser diesen Weg andersfarbig und zeigt den Weg der zweiten Litze an. Ist auch die zweite Litze korrekt verlegt, kann der Weg der ersten Litze entfernt werden und der Laser zeigt die dritte Litze an usw.

Der Laser lässt sich in seiner Helligkeit beliebig justieren. Auch eine Lichtstärke von 40% der Gesamtstärke ist gut erkennbar.

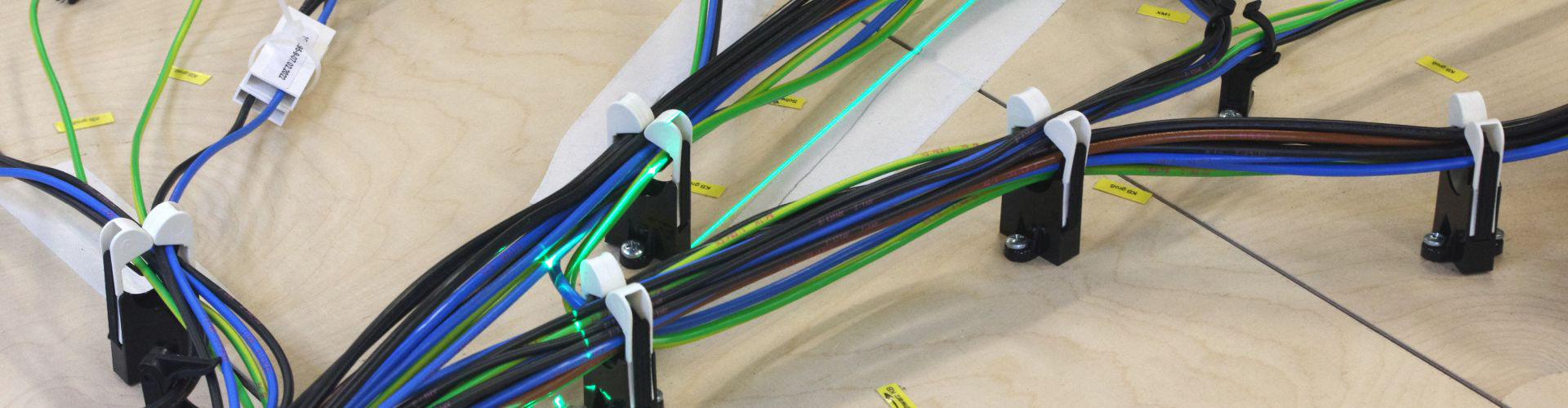

Der Laser ist auf schwarzen, glänzenden Litzen und gleichfarbigem Material (grüner Laser auf grüner Litze) deutlich sichtbar.

Die Laserprojektion ist flimmerfrei und gut auf verschiedenen Oberflächern zu sehen.

Projektionsanlage

Passend zum Kabelporter liefern wir Projektionsanlagen als Anbauteil.

Auf der Projektionstraverse montieren wir MediaLas ILP722 Projektoren mit installierten Modulen für Rot und Grün. Diese Projektoren liefern sehr gut sichtbare Verlegelinien auch bei heller Beleuchtung auf dem Verlegebrett. Nicht nur auf dem glatten Untergrund sondern auch auf schon installierten Leitungen. So kann Kabelassistent Ihren Mitarbeitenden klare Anweisungen beim Install-By-Light und beim Connect-By-Light geben.

Weil die Projektionstraverse fest an der Tischzarge des Kabelporters verschraubt ist, bleibt der Maßstab konstant, wenn die Mitarbeitenden die Arbeitshöhe der Verlegebretts ändern. Auch beim Verfahren des Kabelporters bleibt der Projektor immer richtig auf das Verlegebrett ausgerichtet.

Sollte die Projektionsanlage für die Deckenhöhe oder Beleuchtungsbänder in Ihren Fertigungsräumen zu hoch sein, bieten wir eine Variante mit der Projektion über einen Spiegel an. Damit keine störenden Doppelbilder entstehen, montieren wir spezielle Oberflächenspiegel. Die spiegelnde Oberfläche ist hart und dadurch kratzfest. Sie können sie problemlos reinigen lassen. Die Rückseite der Spiegel ist mit einer Splitterschutzfolie verklebt.

Projektionsanalgen ab 12 Fuß bestücken wir mit zwei Projektoren und zwei Spiegeln, wenn die Bauhöhe begrenzt bleiben muss. Die zwei Projektoren teilen sich die Projektionsfläche auf dem Verlegebrett auf.
